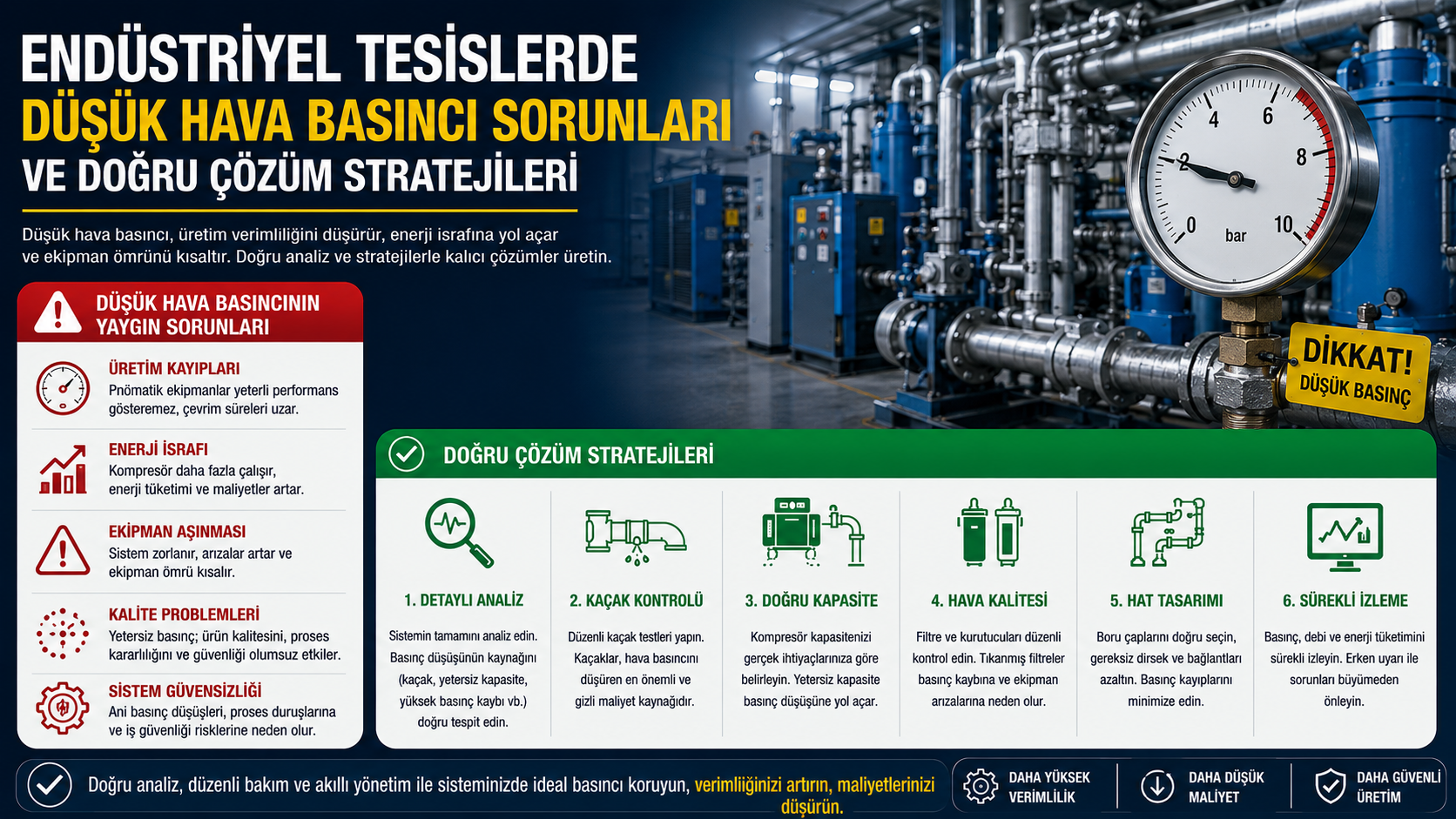

Basınçlı hava, modern endüstriyel üretim tesislerinde elektrik, su ve doğalgazdan sonra dördüncü temel yardımcı tesis (utilite) bileşeni olarak kabul edilmektedir. Neredeyse tüm otomasyon sistemlerinin, pnömatik aktüatörlerin ve ağır sanayi proseslerinin kalbini oluşturan bu değerli enerji kaynağının yönetimi, ne yazık ki çoğu zaman hak ettiği mühendislik titizliğinden yoksundur. Fabrikalarda ve üretim hatlarında en sık karşılaşılan kronik pnömatik sistem problemlerinin başında ise hiç şüphesiz “düşük hava basıncı” gelmektedir. Bir hat sonu ekipmanında, hassas bir kontrol valfinde veya kritik bir üretim makinesinde basınç düşümü yaşandığında, tesis yöneticileri ve bakım ekipleri genellikle hızlı, doğrusal ve son derece yanıltıcı bir reflekse yönelirler: “Mevcut kompresör yetersiz kalıyor, şebekeyi beslemek için yeni ve daha büyük bir hava kompresörü satın almalıyız.”
Oysa ki bu aceleci yaklaşım, ünlü düşünür H.L. Mencken’in yüzyıl önce dile getirdiği ve günümüzde geçerliliğini aynen koruyan şu sözünü akıllara getirmektedir: “Her karmaşık problemin basit, net ve yanlış bir çözümü vardır.” Basınçlı hava sistemlerinde düşük basınç bir üretim eksikliği hastalığı değil, sistemin derinliklerinde yatan başka bir aksaklığın dışa vuran fiziksel bir semptomudur. Semptomu ortadan kaldırmak amacıyla doğrudan on binlerce dolarlık kompresör ve kurutucu kapasite artırımı yapmak, kök nedeni çözmediği gibi, işletmenin operasyonel elektrik ve bakım maliyetlerini de kalıcı olarak artıran devasa bir mali hataya dönüşebilir. Kalıcı, verimli ve bilimsel bir mühendislik yaklaşımı, düşük basınç probleminin kaynağını bulmak için sistemin üç temel bileşenini bütüncül olarak incelemeyi zorunlu kılar: Arz (Üretim), Dağıtım (Borulama ve Depolama) ve Talep (Uç Nokta Tüketimi). Sistemin yalnızca arz yönüne odaklanarak körü körüne kapasite artırımı yapmak, dağıtım şebekesindeki mekanik kısıtlamaları ve uç noktalardaki suni talepleri maskelemekten başka bir işe yaramaz.
Kompresör Odasının Ötesi: Dağıtım Şebekesindeki Yapısal Hatalar
Çoğu endüstriyel tesiste yaşanan kronik basınç kayıplarının asıl faili kompresörlerin kendisi değil, havanın kaynaktan kullanım noktasına taşınmasını üstlenen dağıtım altyapısıdır. Boru şebekelerinin hatalı boyutlandırılması, zamanla yapılan plansız fabrika genişletmeleri ve bakımsız bırakılan armatürler, akışkanlar mekaniği kurallarına aykırı bir direnç ağı oluşturur. Gerçek dünyadan bir çimento üretim tesisi örneği ele alındığında, kamyon yükleme silolarındaki kritik valflerin yetersiz hava basıncı sebebiyle kesintili olarak kapanamadığı ve malzemenin kamyonların üzerine taşarak büyük bir israfa yol açtığı görülmüştür. Bölgedeki lokal bir kompresör firması, sistemde hacim yetersizliği olduğunu öne sürerek tesise 100.000 doların üzerinde bir maliyetle yeni kompresörler ve kurutucular eklenmesini tavsiye etmiştir.
Ancak, kompresör odasındaki çıkış basıncı ile siloların hemen yanındaki lokal hat basıncı eş zamanlı olarak grafiksel analiz edildiğinde gerçek ortaya çıkmıştır: Kompresör odasında basınç tamamen sabit ve yüksek seviyedeyken, silo hattındaki basınç yükleme esnasında aniden çakılmaktadır. Eğer sorun iddia edildiği gibi bir kapasite eksikliği olsaydı, her iki noktadaki basınç eğrileri birbirine paralel olarak düşerdi. Kompresör odasında basınç düşmeyip sadece hat sonunda düşüyorsa, bu durum problemin %100 dağıtım tarafındaki mekanik engellerden kaynaklandığını gösterir. Nitekim ilgili dağıtım hattı fiziksel olarak haritalandırıldığında şu vahim yapısal hatalar tespit edilmiştir:
-
Yetersiz Ana Boru Çapı: Ana şebekeden ayrılıp yükleme silosuna giden 2 inçlik boru hattının, valflerin ani ve yüksek debili hava talebini karşılayamayacak kadar küçük kalması.
-
Tıkalı Seperatör Elemanları: Hat üzerinde bulunan iki adet su ayırıcının (seperatör) yıllarca temizlenmemesi sonucu katı atık ve pislikle tamamen tıkanarak akış önünde mekanik baraj oluşturması.
-
Katastrofik Valf Arızası: Dağıtım hattındaki sürgülü vanalardan (gate valve) birinin iç mekanizmasının gövdeden tamamen kopması ve içerideki sürgünün boru içinde serbestçe sallanarak hava akışını boğması.
-
Suyla Dolmuş Depolama Tankları: Sistemdeki dikey hava tankına bağlı otomatik tahliye cihazının arızalanması neticesinde tankın içinde yaklaşık 1100 litre (300 galon) su birikmesi. Sıkıştırılmış hava, haznedeki bu su kütlesinin statik kafa basıncını aşmak zorunda kalmış ve şebekede ciddi bir enerji kaybetmiştir.
Bu somut vakada, yeni bir kompresör satın almak yerine yalnızca hatalı boru çapının düzeltilmesi, tıkalı filtrelerin temizlenmesi, arızalı vananın değiştirilmesi ve tanktaki suyun tahliye edilmesiyle düşük basınç problemi tamamen ortadan kaldırılmıştır.
Uç Noktalardaki Gizli Tüketiciler: Suni Talep ve Nem Döngüsü
Basınç düşüşünün bir diğer görünmez kök nedeni, uç noktadaki ekipmanların nominal tasarım değerlerinin çok üzerinde hava tüketmesidir. Pnömatik literatüründe “suni talep” (artificial demand) olarak adlandırılan bu olgu, şebekedeki hava kalitesi ve nem problemleriyle doğrudan bağlantılıdır. Bir çimento import terminalinde yaşanan endüstriyel vaka analizi, bu durumun operasyonları nasıl felç edebileceğini gözler önüne sermektedir. Tesis, geçmiş yıllarda tek bir 75 HP kompresörle tüm operasyonlarını yürütürken, zaman içinde basınç yetersiz kalmaya başlamış ve sürekli olarak yedek durumdaki 125 HP kompresör de devreye alınmıştır. Fabrikaya yeni hiçbir üretim makinesi eklenmediği halde hava tüketimi neden durduk yere iki katına çıkmıştır?
Bağımsız uzmanlar tarafından gerçekleştirilen denetimde, ana basınç düşüşünü tetikleyen gizli suçlunun silonun tepe noktasında yer alan bir jet-pulse toz toplama sistemi (dust collector) olduğu saptanmıştır. Bu ekipman, orijinal tasarım değerinin tam 125 scfm üzerinde hava emmekteydi. Sistem ayarlarının bu denli bozulmasının arkasındaki zincirleme reaksiyon ise şöyledir:
-
Geçmişte ana 75 HP kompresör arızalandığında, acil durum çözümü olarak yedek 125 HP kompresör sisteme dahil edilmiştir. Ancak bu bağlantı, şebeke kurutucusunun (dryer) öncesine yapıldığı için tüm fabrikaya neme doymuş ıslak hava gönderilmiştir.
-
Toz toplama sistemindeki filtre torbaları, hattan gelen bu yoğun su sebebiyle çimento tozuyla birleşerek hızlıca çamurlaşmış ve körleşmiştir.
-
Toz toplama operatörü hava kalitesindeki bu bozulmayı fark edememiş, tıkanmayı engellemek adına pnömatik patlatma (pulsing) sürelerini manuel olarak aşırı derecede artırmıştır. Bu durum valflerin sürekli açık kalarak şebekeden kontrolsüzce hava tüketmesine yol açmıştır.
-
Ana kompresör tamir edilip eski yerine alındığında, toz toplama sisteminin bu agresif ayarları fabrika ayarlarında unutulduğu için, oluşan devasa hava yükü kompresörün kapasitesini anında aşmıştır. Tesis yönetimi ise çareyi her iki kompresörü de sürekli çalıştırmakta bulmuştur.
Bu durum, yedek kompresörün dar bir alanda yüksek sıcaklıkta çalışarak soğutucu verimini düşürmesine ve kurutucuların işlevini yitirerek sisteme daha da ıslak hava pompalamasına neden olan bir kısır döngü yaratmıştır. Toz toplama ayarları nominal değerlerine çekilip nem problemi çözüldüğünde, sistem yeniden tek bir küçük kompresörle kararlı şekilde çalışmaya başlamış ve yıllık enerji maliyetlerinde yaklaşık 32.000 dolarlık (%46) tasarruf elde edilmiştir.
Düşük Basınç Problemlerinde Bilimsel Teşhis Protokolü
Endüstriyel bir tesiste düşük hava basıncı semptomu baş gösterdiğinde, mühendislerin izlemesi gereken analitik kök neden protokolü şu adımlardan oluşmalıdır:
-
Diferansiyel Basınç Doğrulaması: Kompresör odasının çıkışındaki basınç değeri ile şebekenin en uzak noktasındaki basınç değerini aynı anda ölçün. Basınç sadece hat sonunda düşüyorsa, sorun kesinlikle kompresör dışındadır.
-
Depolama Hacmi ve Tahliye Kontrolü: Sistemdeki hava tanklarını kontrol edin. Tankların altındaki otomatik kondenstopların çalışıp çalışmadığını ve tankların suyla dolup dolmadığını test edin.
-
Filtrasyon Elemanlarının Kayıp Analizi: Hat filtrelerinin giriş-çıkış manometrelerini inceleyin. 0.3 – 0.5 barı aşan her türlü basınç düşümü, filtrenin tıkandığını gösterir.
-
Uç Nokta Talep Denetimi: Tüketim yapan makinelerin regülatör ayarlarını kontrol edin. Ekipmanların gereksiz yere yüksek basınçta çalıştırılması şebekede suni talep yaratır.
Sonuç olarak, sıkıştırılmış hava sistemlerinde meydana gelen düşük basınç sorunlarını çözmek, doğrudan yüksek bütçeli makine yatırımları yapmak değil; mevcut sistem bileşenlerinin akış dinamiklerini doğru okumaktır. Borulama geometrisindeki küçük düzeltmeler ve doğru tüketim yönetimi, işletmeleri gereksiz sermaye harcamalarından korurken büyük enerji tasarrufları sağlar. Gerçek mühendislik başarısı daha fazla hava üretmekte değil, üretilen havayı kayıpsız kullanabilmektedir.
